Descripción

Parámetros técnicos

Tratamiento de aire comprimido industrial
Un paso clave hacia la eficiencia y la confiabilidad

Hoy en día, el aire comprimido sirve como fuente de energía central para innumerables procesos. Sin embargo, el aire directamente de los compresores a menudo contiene humedad, aceite y partículas contaminantes. Si no se tratan, estas impurezas pueden provocar corrosión en los equipos, defectos en los productos y tiempos de inactividad en la producción, lo que amenaza directamente la eficiencia y la calidad del producto. Por tanto, la filtración y el secado del aire no son opcionales sino fundamentales para garantizar la estabilidad del sistema.
Proporcionar aire comprimido limpio, seco es especialmente importante en aplicaciones donde la humedad se condensa en las tuberías, lo que genera óxido y crecimiento microbiano, y donde las partículas desgastan las herramientas de precisión, lo que aumenta los costos de mantenimiento. Con sistemas de secado eficientes, las empresas pueden extender la vida útil de los equipos, cumplir con estrictos estándares internacionales (por ejemplo, ISO 8573-1) y allanar el camino para el desarrollo sostenible.

product-1-1

Transformar la humedad del aire en una ventaja empresarial

Ahorro de energía y reducción de costos

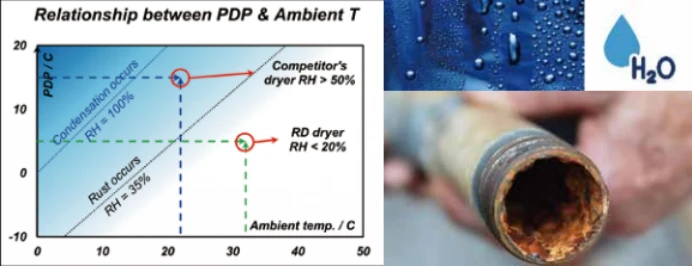

Los secadores frigoríficos consiguen una presión de rocío estable

Punto (PDP) (p. ej., +3 grado) mediante ciclos de refrigeración eficientes y tecnología de intercambio de calor. Su excepcional diseño energéticamente-eficiente se traduce directamente en menores costos operativos.

Energy Savings & Cost Reduction

Garantizar una calidad superior y responsabilidad medioambiental

La calidad del aire impacta directamente en la calidad del producto final. Si el aire entra en contacto con el producto.

directamente (por ejemplo, en envases de alimentos y productos farmacéuticos) o sirve como fuerza de control, el aire seco y limpio es la piedra angular de una fabricación de alta-calidad.

Mayor confiabilidad del sistema y eficiencia de producción

Elegir un secador frigorífico de alta-calidad es una inversión fundamental para la continuidad de la producción. Pueden garantizar una producción fluida, una vida útil prolongada del equipo y una instalación y mantenimiento simplificados.

¿Cómo funciona una refrigeración D?ryer ¿trabajar?

Un secador de aire refrigerado funciona según los principios de la termodinámica y el intercambio de calor para eliminar la humedad del aire comprimido. Su flujo de trabajo se puede dividir en dos circuitos principales interconectados:
el Circuito de Aire y el Circuito Frigorífico.

Circuito de aire

1. Pre-enfriador: el intercambiador de calor-aire-aire es un pre-enfriador. Pre-enfría el aire entrante caliente y saturado transfiriendo calor al aire frío que regresa del separador de agua.

2. Evaporador: el aire se enfría hasta el punto de rocío requerido transfiriendo calor al refrigerante que se evapora.

3. Separador de agua: La separación de las gotas se produce en una malla de alambre de acero inoxidable que elimina las gotas restantes suspendidas en el flujo de aire.

Circuito frigorífico

4. Compresión: el compresor aumenta la presión y la temperatura del refrigerante, convirtiéndolo en un gas caliente a alta-presión.
5. Condensación: el gas sobrecalentado fluye hacia el condensador (que puede ser enfriado-por aire mediante un ventilador o por agua-). Aquí, el refrigerante se libera.
su calor al entorno circundante (aire o agua) y se condensa en un líquido a alta-presión.
6. Expansión: El refrigerante líquido a alta-presión pasa a través de un
válvula de expansión (o tubo capilar). Este dispositivo crea una caída de presión, lo que hace que el refrigerante se enfríe rápidamente y se evapore parcialmente cuando ingresa al evaporador como una mezcla de gas líquido-frío y de baja-presión.
7. Evaporación: el refrigerante frío absorbe el calor del aire comprimido caliente que fluye por el otro lado y regresa al compresor para comenzar el proceso nuevamente.

product-551-312

Intercambiador de calor 3 en 1 empaquetado

• Los canales de aire más grandes dan como resultado una menor caída de presión del aire.

• Un separador antivaho de gran tamaño garantiza una separación óptima del condensado y un funcionamiento sin mantenimiento-.

• Todo el material en aluminio y libre de óxido.

Escurridor sin pérdida de aire

• Garantizar la ausencia de salida de aire al exterior y reducciones significativas en el consumo de energía.

• Escurridor situado en un nicho, permitiendo un fácil acceso sin necesidad de retirar el panel superior.

Válvula reguladora de presión de evaporación

• Cuenta con una válvula de alta-capacidad, que permite una carga de operación totalmente ajustable del 0% al 100%, manteniendo un rendimiento estable del punto de rocío.

• Respaldado por más de 20 años de operación de campo comprobada. Todas las secadoras se han ajustado en fábrica y no es necesario realizar ajustes en el sitio.

Caja compacta

• Desmontaje sencillo, con fácil acceso a los componentes internos para un mantenimiento eficiente.

Válvula de paso-de gas caliente

• Cuenta con una válvula de alta-capacidad, que permite una carga de operación totalmente ajustable del 0% al 100%, manteniendo un rendimiento estable del punto de rocío.

• Respaldado por más de 20 años de operación de campo comprobada. Todas las secadoras se han ajustado en fábrica y no es necesario realizar ajustes en el sitio.

Capilar

• En los sistemas de refrigeración equipados con múltiples dispositivos de regulación de energía, a menudo se producen inestabilidad y auto{0}}interferencia. Sin embargo, el capilar proporciona un control de flujo estable y, cuando se usa en combinación con una válvula de derivación de gas-caliente, puede adaptarse con precisión a las variaciones de carga mientras estabiliza el punto de rocío.

Micro-controlador

• La pantalla multifuncional proporciona una lectura digital del punto de rocío e indica alarmas codificadas.

• Los contactos libres de voltaje-estándar y una tarjeta serial RS485 opcional permiten monitoreo y soporte remotos si es necesario.

product-160-258

Compresor scroll

• Compresores scroll compatibles que ofrecen ahorros de energía de hasta un 20 % en comparación con otros sistemas. Totalmente resistente al líquido

retornos de refrigerante y con un 50% menos de piezas móviles que otros modelos, estos compresores son extremadamente confiables y casi indestructibles. Los bajos niveles de vibración también sirven para prolongar la vida útil de los circuitos de refrigeración.

Diseño modular

• Combinación flexible de varios intercambiadores de calor

• Se beneficia de un diseño universal que integra sistemas-enfriados por aire y por agua-en una base unificada. Esto acelera significativamente la entrega del producto.

Escurridor electrónico

• La válvula de drenaje electrónica individual del ventilador está instalada en la parte inferior de cada intercambiador de calor para garantizar una descarga confiable de condensado y mantener un punto de rocío estable del equipo.

• Todos los puntos de drenaje están consolidados a lo largo de la periferia del equipo para una conexión y operación convenientes de las tuberías en el sitio.-

Sistema confiable

product-738-850

Todas estas medidas de protección tienen como objetivo garantizar que el compresor pueda funcionar en condiciones de trabajo seguras y estables.

Especificación técnica

SECADORA TIPO	Flujo de entrada			Entrada/salida conexiones	Dimensiones						Fuerza	Fuente de alimentación V/F/Hz	Peso
	Flujo de entrada				milímetros			pulgada			Fuerza		Peso
	m³/min	l/s	cfm		milímetros			pulgada			kilovatios		kilos	libras
	m³/min	l/s	cfm		L	W	H	L	W	H	kilovatios		kilos	libras
Enfriado-por aire
RD-06A	0.6	10	22	G 3/4"FM	410	498	477	17	20	19	0.348	220/1/50	25	55
RD-09A	0.9	15	32	G 3/4"FM	410	498	477	17	20	19	0.348	220/1/50	25	55
RD-12A	1.2	20	43	G 3/4"FM	410	498	477	17	20	19	0.479	220/1/50	30	66
RD-15A	1.5	25	53	G 3/4"FM	410	498	477	17	20	19	0.479	220/1/50	30	66
RD-18A	1.8	30	64	G 3/4"FM	410	498	477	17	20	19	0.479	220/1/50	30	66
RD-24A	2.4	40	85	G 1-1/2" FM	461	498	537	19	20	22	0.798	220/1/50	50	110
RD-30A	3	50	106	G 1-1/2" FM	461	498	537	19	20	22	0.798	220/1/50	50	110
RD-36A	3.6	60	128	G 1-1/2" FM	461	498	537	19	20	22	0.798	220/1/50	55	121
RD-40A	4	67	142	G 1-1/2" FM	461	498	537	19	20	22	0.798	220/1/50	55	121
RD-60A	6.5	109	230	RC 1-1/2"	760	595	907	30	24	36	2.20	220/1/50	78	172
RD-80A	8.8	147	311	RC 1-1/2"	760	595	907	30	24	36	2.20	220/1/50	80	176
RD-100A	11	184	389	RC 1-1/2"	760	595	907	30	24	36	2.20	220/1/50	85	187
RD-120A	13	217	460	RC 2"	1008	752	1030	40	30	41	4.00	220/1/50	130	287
RD-150A	17	284	601	RC 2"	1008	752	1030	40	30	41	4.00	220/1/50	140	309
RD-200A	23	384	813	RC 2"	1008	752	1030	40	30	41	4.55	400/3/50	150	331
RD-250A	27	450	954	RC 3"	818	1153	1612	33	46	64	5.35	400/3/50	250	551
RD-300A	33	550	1166	RC 3"	818	1153	1612	33	46	64	6.80	400/3/50	260	573
RD-350A	37	617	1307	RC 3"	818	1153	1612	33	46	64	7.95	400/3/50	270	595
RD-400A	45	750	1589	DN100	1430	1058	1710	57	42	68	8.94	400/3/50	500	1102
RD-500A	55	917	1943	DN100	1430	1058	1710	57	42	68	10.59	400/3/50	510	1124
RD-600A	65	1084	2296	DN100	1430	1058	1710	57	42	68	12.69	400/3/50	550	1213
RD-700A	73	1217	2578	DN125	1430	1058	1710	57	42	68	12.69	400/3/50	580	1279
RD-800A	80	1334	2825	DN150	1465	2046	1710	58	81	68	16.23	400/3/50	700	1543
RD-900A	90	1500	3178	DN150	1465	2046	1710	58	81	68	16.23	400/3/50	720	1587
RD-1000A	100	1667	3531	DN150	1465	2046	1710	58	81	68	20.32	400/3/50	940	2072
RD-1200A	120	2000	4238	DN150	1465	2046	1710	58	81	68	20.32	400/3/50	950	2094
RD-1500A	150	2500	5297	DN200	1466	2588	1846	58	102	73	27.25	400/3/50	1150	2535
RD-1800A	180	3000	6356	DN200	1466	2588	1846	58	102	73	32.64	400/3/50	1350	2976

Refrigerado-por agua
RD-120W	13	217	460	RC 2"	1004	809	1030	40	32	41	3.75	220/1/50	130	287
RD-150W	17	284	601	RC 2"	1004	809	1030	40	32	41	3.75	220/1/50	140	309
RD-200W	23	384	813	RC 2"	1004	809	1030	40	32	41	4.30	400/3/50	150	331
RD-250W	27	450	954	RC 3"	822	1082	1612	33	43	64	4.85	400/3/50	250	551
RD-300W	33	550	1166	RC 3"	822	1082	1612	33	43	64	6.30	400/3/50	260	573
RD-350W	37	617	1307	RC 3"	822	1082	1612	33	43	64	6.30	400/3/50	270	595
RD-400W	45	750	1589	DN100	1346	1059	1710	53	42	68	8.11	400/3/50	500	1102
RD-500W	55	917	1943	DN100	1346	1059	1710	53	42	68	8.11	400/3/50	510	1124
RD-600W	65	1084	2296	DN100	1346	1059	1710	53	42	68	11.86	400/3/50	550	1213
RD-700W	73	1217	2578	DN125	1346	1059	1710	53	42	68	11.86	400/3/50	580	1279
RD-800W	80	1334	2825	DN150	1400	2046	1710	56	81	68	14.57	400/3/50	700	1543
RD-900W	90	1500	3178	DN150	1400	2046	1710	56	81	68	14.57	400/3/50	720	1587
RD-1000W	100	1667	3531	DN150	1400	2046	1710	56	81	68	18.66	400/3/50	940	2072
RD-1200W	120	2000	4238	DN150	1400	2046	1710	56	81	68	18.66	400/3/50	950	2094
RD-1500W	150	2500	5297	DN200	1408	2580	1846	56	102	73	25.60	400/3/50	1150	2535
RD-1800W	180	3000	6356	DN200	1408	2580	1846	56	102	73	30.98	400/3/50	1350	2976

Notas:

Los datos se refieren a las siguientes condiciones: aire FAD 20 grados/1 bar(a), presión de entrada de aire 7 bar(g), temperatura ambiente 38 grados, temperatura de entrada de aire 38 grados, temperatura de entrada de agua 32 grados.

El secador enfriado por agua se puede fabricar en dos tipos: condensador de placa-de aletas y de carcasa-y-tubo, que depende de la calidad del agua en el sitio.

Sistema confiable

Características	Enfriado-por aire						Refrigerado-por agua
Características	RD-06A a RD-40A	RD-60A a RD-100A	RD-120A a RD-200A	RD-250A a RD-350A	RD-400A a RD-700A	RD-800A a RD-1800A	RD-120W a RD-200W	RD-250W a RD-350W	RD-400W a RD-700W	RD-800W a RD-1800W
Indicador de humedad	√	√
Punto de rocío digital	Opcional	Opcional	√	√	√	√	√	√	√	√
Interruptor de encendido/apagado	√	√	√	√	√	√	√	√	√	√
Terminal para señal de alarma remota	Opcional	Opcional	√	√	√	√	√	√	√	√
Indicación de funcionamiento/alarma		√	√	√	√	√	√	√	√	√
Interruptor de encendido/apagado remoto			√	√	√	√	√	√	√	√
Refrigerante alto Manómetro			√	√	√	√	√	√	√	√
Refrigerante bajo Manómetro				√	√	√		√	√	√
Salida de aire Manómetro					√	√			√	√
Interruptor de alta presión		√	√	√	√	√	√	√	√	√
Interruptor de baja presión			√	√	√	√	√	√	√	√
Interruptor de presión del ventilador		√	√	√	√	√
Historial de las últimas 5 alarmas	Opcional	Opcional	√	√	√	√	√	√	√	√
RS485	Opcional	Opcional	Opcional	Opcional	Opcional	Opcional	Opcional	Opcional	Opcional	Opcional
Válvula de derivación-de gas caliente		√	√	√	√	√	√	√	√	√
Pérdida de aire cero Drenaje	√	Opcional	Opcional	Opcional	Opcional	Opcional	Opcional	Opcional	Opcional	Opcional
Válvula de drenaje electrónica		√	√	√	√	√	√	√	√	√
PLC SIEMENS y Pantalla táctil (7")			Opcional	Opcional	Opcional	Opcional	Opcional	Opcional	Opcional	Opcional

Notas:

1. Si tiene algún otro requisito, consúltenos para obtener más detalles.

Factores de corrección del flujo de aire para diferentes condiciones de trabajo.
ká)	presión de trabajo	barg	3	4	5	6	7	8	9	10	11	12	13	14	15
	factores de corrección		0.67	0.77	0.86	0.93	1	1.04	1.08	1.11	1.15	1.18	1.22	1.25	1.28
Kb)	temperatura de entrada de aire	grado	35		38		40		45		50		55		60
	factores de corrección		1.11		1		0.92		0.76		0.69		0.56		0.46
kc)	temperatura ambiente	grado	25		30		35		38		40		45		50
	factores de corrección		1.15		1.1		1.02		1		0.89		0.79		0.69
kd)	temperatura del agua de refrigeración	grado	20		25		32		35		40		45		50
	factores de corrección		1.17		1.09		1		0.92		0.84		0.79		0.69
