Robusto y duradero

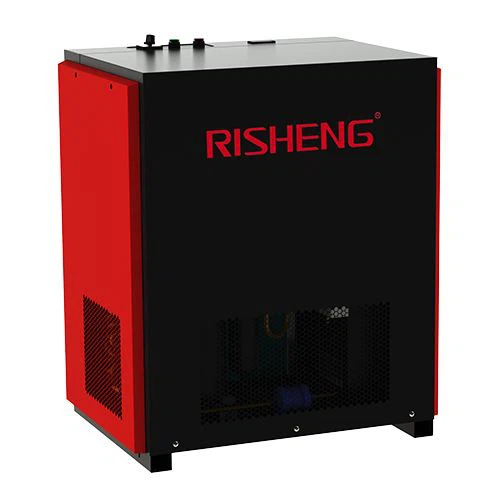

El evaporador preenfriador y el separador de líquido de los secadores refrigerativos de la serie PD siguen un diseño de estructura modular todo en uno.
El secador de la serie PD adopta una aleación de aluminio espesado de intercambiador de calor, cuya resistencia a la corrosión es más del doble que la de productos similares.
No produce contaminación secundaria en el tubo de aire inferior.
Ahorro de energía y protección del medio ambiente.
El intercambiador de calor sigue la estructura de placas y aletas avanzada de Europa y Estados Unidos, con alta eficiencia térmica.
La diferencia de temperatura de entrada y salida del preenfriador es de 5-8 grado, más del doble que productos similares, la humedad relativa del aire comprimido de salida es baja y la superficie de la tubería de aire debajo no presenta fenómeno de condensación.
El preenfriador recupera casi el 90% del aire comprimido y reduce en gran medida la carga del evaporador, por lo que el consumo de energía del compresor de refrigerante es bajo, solo el 70% del normal.
Se adopta un refrigerante amigable para todas las secadoras de la serie.
Seguridad y confiabilidad
El diseño patentado WS externo asegura un excelente PDP.
El evaporador se puede probar por separado para detectar fugas, lo que reduce enormemente el riesgo de fugas.
Las piezas principales utilizan marcas mundialmente famosas con un rendimiento confiable.
Con muchas protecciones contra sobrecarga y protección contra apagado.
Todas las secadoras de la serie han pasado la última certificación "CE" de la Unión Europea.
Varias opciones de control
Modelo estándar con indicador de alarma de avería;
Según lo requiera el cliente, utilizaremos SMC o PLC o pantalla táctil;
E/S RS485, protocolo Profibus, protocolo Modbus y Ethernet están disponibles a pedido del cliente.
Especificación técnica
| Modelo | Aire | Capacidad | Dimensiones mm | Peso | Recomendado | Recomendado | |||
| Conexión | m³/min | CFM | L | W | H | kg | Modelo de prefiltro | Modelo de postfiltro | |
| RSLF-60-PD | Rc1-1/2" | 6.5 | 230 | 750 | 592 | 913 | 78 | RSG-AO-0145G/V2 | Grupo de respuesta automática RSG/V2 |
| RSLF-80-PD | Rc1-1/2" | 8.8 | 311 | 750 | 592 | 913 | 80 | RSG-AO-0145G/V2 | Grupo de respuesta automática RSG/V2 |
| RSLF-100-PD | Rc1-1/2" | 11 | 388 | 750 | 592 | 913 | 85 | RSG-AO-0220G/V2 | Grupo de respuesta automática RSG/V2 |
| RSLF-120-PD | Rc2" | 13 | 459 | 1000 | 710 | 1030 | 130 | RSG-AO-0220G/V2 | Grupo de respuesta automática RSG/V2 |
| RSLF-150-PD | Rc2" | 17 | 600 | 1000 | 710 | 1030 | 140 | RSG-AO-0330G/V2 | Grupo de respuesta automática RSG/V2 |
| RSLF-200-PD | Rc2" | 22 | 777 | 1000 | 710 | 1030 | 150 | RSG-AO-0330G/V2 | Grupo de respuesta automática RSG/V2 |
| RSLF-250-PD | Rc2-1/2" | 27 | 953 | 1000 | 820 | 1600 | 250 | RSG-AO-0430G/V2 | Grupo de respuesta automática RSG/V2 |
| RSLF-300-PD | Rc2-1/2" | 33 | 1165 | 1000 | 820 | 1600 | 260 | RSG-AO-0620G/V2 | Grupo de respuesta automática RSG/V2 |
| RSLF-350-PD | Rc2-1/2" | 37 | 1306 | 1000 | 820 | 1600 | 270 | RSG-AO-0620G/V2 | Grupo de respuesta automática RSG/V2 |
| RSLF-400-PD | DN100 | 45 | 1589 | 1250 | 1120 | 1750 | 500 | Grupo de trabajo de la OACI (RSG-AO) -0830F/V2 | Grupo de respuesta automática RSG-AA-0830F/V2 |
| RSLF-500-PD | DN100 | 55 | 1942 | 1250 | 1120 | 1750 | 510 | Grupo de trabajo de la OACI (RSG-AO) -0830F/V2 | Grupo de respuesta automática RSG-AA-0830F/V2 |
| RSLF-600-PD | DN100 | 65 | 2295 | 1250 | 1120 | 1750 | 550 | Grupo de trabajo de la OACI (RSG-AO) -1000F/V2 | Grupo de respuesta automática RSG-AA-1000F/V2 |
| RSLF-700-PD | DN125 | 73 | 2578 | 1250 | 1120 | 1750 | 580 | Grupo de trabajo de la OACI (RSG-AO) -1200F/V2 | Grupo de respuesta automática RSG-AA-1200F/V2 |
| RSLF-800-PD | DN150 | 80 | 2825 | 2000 | 1460 | 1770 | 800 | Grupo de trabajo de la OACI (RSG-AO) -1300F/V2 | Grupo de respuesta automática RSG-AA-1300F/V2 |
| RSLF-900-PD | DN150 | 90 | 3178 | 2000 | 1460 | 1770 | 810 | Grupo de trabajo de la OACI (RSG-AO) -1950F/V2 | Grupo de respuesta automática RSG-AA-1950F/V2 |
| RSLF-1000-PD | DN150 | 100 | 3531 | 2000 | 1460 | 1770 | 850 | Grupo de trabajo de la OACI (RSG-AO) -1950F/V2 | Grupo de respuesta automática RSG-AA-1950F/V2 |
| RSLF-1200-PD | DN150 | 120 | 4237 | 2000 | 1460 | 1770 | 870 | Grupo de trabajo de la OACI (RSG-AO) -1950F/V2 | Grupo de respuesta automática RSG-AA-1950F/V2 |
| RSLS-1500-PD | DN200 | 150 | 5297 | 2135 | 1225 | 1800 | 1150 | Grupo de trabajo de la OACI (RSG-AO) -2500F/V2 | Grupo de respuesta automática RSG-AA-2500F/V2 |
| RSLS-1800-PD | DN200 | 180 | 6356 | 2335 | 1225 | 1800 | 1350 | Grupo de trabajo de la OACI (RSG-AO) -3250F/V2 | Grupo de respuesta automática RSG-AA-3250F/V2 |
|
Condiciones calificadas |
Disponible |
 |
|
|
Presión de trabajo: 0.7MPag / 100psig |
Mayor presión de trabajo |
Fuente de alimentación diferente |
|
|
Temperatura de entrada: 38 grados / 100 ℉ |
Drenaje sin pérdidas |
Versión de agua de refrigeración de 120 a 1800 |
|
|
Temperatura ambiente: 38 grados / 100 ℉ |
Temperatura del agua de enfriamiento: 32 grados / 90 ℉ |
Factores de corrección
Capacidad real (m³/min)=Capacidad nominal × KA × KB × KC (o KC')
| Presión de trabajo (KA) | Mpag | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 |
| Psig | 44 | 58 | 73 | 87 | 102 | 116 | 131 | |
| CFP | 0.76 | 0.86 | 0.92 | 0.93 | 1 | 1.04 | 1.08 | |
| Mpag | 1 | 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | ||
| Psig | 145 | 160 | 174 | 189 | 203 | 218 | ||
| CFP | 1.11 | 1.15 | 1.18 | 1.22 | 1.25 | 1.28 |
| Temperatura de entrada (KB) | grado | 35 | 38 | 40 | 46 | 49 | 54 | 60 |
| ℉ | 95 | 100 | 104 | 115 | 120 | 129 | 140 | |
| CFT | 1.11 | 1 | 0.92 | 0.76 | 0.69 | 0.56 | 0.46 |
