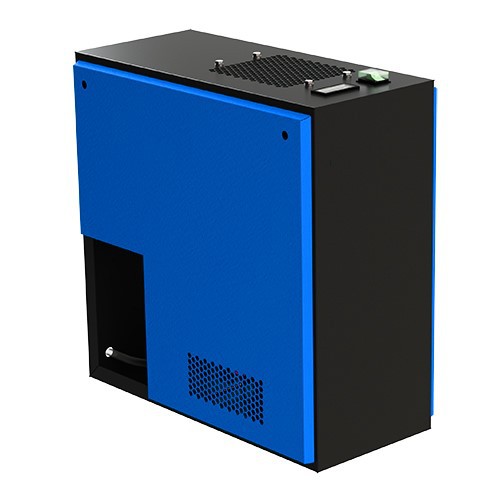

Compresión del aire: El aire comprimido entra al secador frigorífico a alta temperatura debido al proceso de compresión. El aire también puede contener humedad y partículas de aceite.
Preenfriamiento: El aire comprimido caliente se enfría primero al pasar por un intercambiador de calor, que utiliza el aire enfriado saliente para reducir su temperatura. Este proceso ayuda a la eficiencia energética al recuperar parte del frío del aire que sale.
Enfriamiento y condensación: el aire preenfriado ingresa al sistema de enfriamiento basado en refrigerante, donde se enfría aún más hasta un punto por debajo de su punto de rocío. Esto hace que la humedad del aire comprimido se condense en gotas de agua.
Separación de agua: el agua condensada se separa del aire mediante un separador de humedad. Luego, esta agua se drena automáticamente del sistema para garantizar que salga aire seco de la unidad.
Recalentamiento y suministro: después de eliminar la humedad, el aire enfriado se recalienta ligeramente a medida que pasa nuevamente por el intercambiador de calor. Esto garantiza que el aire comprimido suministrado esté seco pero no demasiado frío, lo que ayuda a evitar la condensación en los equipos posteriores.
| Parámetro | RSLF-12-HP a RSLF-150-HP | RSLF-200-HP a RSLF-800-HP |
| Capacidad | 1,2 ~ 80 m3/min | 1,2 ~ 80 m3/min |
| Presión máxima de trabajo | Menor o igual a 4,5 MPa (45 barg) | Menor o igual a 4,5 MPa (45 barg) |
| Temperatura máxima de entrada | 60 grados | 60 grados |
| Temperatura ambiente máxima | 50 grados | 50 grados |
| Temperatura ambiente mínima | 5 grados | 5 grados |
| Temperatura máxima del agua de refrigeración | 35 grados | 35 grados |
| Tipo de enfriamiento | Refrigerado por aire | Refrigerado por aire para RSLF-12-HP a RSLF-150-HP |
| Refrigerado por agua a partir de RSLF-150-HP y superior | Refrigerado por agua | |
| Fuente de alimentación | 220 V/monofásico/50 Hz/60 Hz | 380 V/trifásico/50 Hz/60 Hz |
| Refrigerante | R134a/R407C | R134a/R407C |
| Condición calificada | ||
| Presión nominal de trabajo | 4.0 MPa | 4.0 MPa |
| Temperatura de entrada | 38 grados | 38 grados |
| Temperatura ambiente | 38 grados | 38 grados |
| Temperatura del agua de refrigeración | 32 grados | 32 grados |
| Punto de rocío a presión (PDP) | 3-10 grado | 3-10 grado |
Condiciones calificadas
Presión de trabajo: 4.0Mpag / 580psig
Temperatura de entrada: 38 grados / 100 ℉
Temperatura ambiente: 38 grados / 100 ℉
Rango de trabajo
Presión máxima de trabajo: 4,5 Mpag/653 psig
Temperatura máxima de entrada: 60 grados / 140 ℉
Temperatura ambiente máxima: 50 grados / 122 ℉
Temperatura ambiente mínima: 5 grados / 41 ℉
| Especificaciones técnicas | |||||||||
| Modelo | Conexión de aire | Capacidad | Fuente de alimentación | Absorbido Potencia (kW) |
Dimensiones mm | Peso (kilogramo) |
|||
| m³/min | CFM | Voltaje/fase/Hz | L | W | H | ||||
| RSLF-12-CV | Rc1/2" | 1.2 | 42 | 230/1/50 | 0.26 | 600 | 310 | 500 | 35 |
| RSLF-15-CV | Rc1/2" | 1.5 | 53 | 230/1/50 | 0.28 | 600 | 310 | 500 | 35 |
| RSLF-18-CV | Rc1/2" | 1.8 | 64 | 230/1/50 | 0.3 | 600 | 310 | 500 | 35 |
| RSLF-24-CV | Rc3/4" | 2.4 | 85 | 230/1/50 | 0.46 | 750 | 360 | 550 | 50 |
| RSLF-30-CV | Rc3/4" | 3 | 106 | 230/1/50 | 0.5 | 750 | 360 | 550 | 50 |
| RSLF-36-CV | Rc3/4" | 3.6 | 127 | 230/1/50 | 0.53 | 750 | 360 | 550 | 55 |
| RSLF-40-CV | Rc3/4" | 4 | 141 | 230/1/50 | 0.55 | 750 | 360 | 550 | 55 |
| RSLF-60-CV | Rc1-1/4" | 6 | 212 | 230/1/50 | 0.8 | 750 | 550 | 880 | 80 |
| RSLF-80-CV | Rc1-1/4" | 8 | 282 | 230/1/50 | 0.85 | 750 | 550 | 880 | 80 |
| RSLF-90-CV | Rc1-1/4" | 9 | 318 | 230/1/50 | 0.9 | 750 | 550 | 880 | 80 |
| RSLF-100-CV | Rc1-1/4" | 10 | 353 | 230/1/50 | 1.1 | 750 | 550 | 880 | 80 |
| RSLF-120-CV | Rc1-1/4" | 12 | 424 | 230/1/50 | 1.22 | 750 | 550 | 880 | 80 |
| RSLF-150-CV | Rc1-1/4" | 15 | 530 | 230/1/50 | 2.1 | 1100 | 860 | 1200 | 150 |
| RSLF-200-CV | Rc1-1/4" | 20 | 706 | 230/1/50 | 2.3 | 1100 | 860 | 1200 | 150 |
| RSLF-250-CV | Rc2-1/2" | 25 | 883 | 400/3/50 | 2.8 | 1100 | 900 | 1550 | 270 |
| RSLF-300-CV | Rc2-1/2" | 30 | 1059 | 400/3/50 | 2.9 | 1100 | 900 | 1550 | 270 |
| RSLF-350-CV | Rc2-1/2" | 35 | 1236 | 400/3/50 | 3.1 | 1100 | 900 | 1550 | 300 |
| RSLF-400-CV | Rc2-1/2" | 40 | 1412 | 400/3/50 | 4.2 | 1100 | 900 | 1550 | 350 |
| RSLF-500-CV | Rc2-1/2" | 50 | 1766 | 400/3/50 | 4.56 | 1100 | 900 | 1550 | 470 |
| RSLF-600-CV | DN80 | 60 | 2119 | 400/3/50 | 5.6 | 1450 | 1130 | 1650 | 550 |
| RSLF-700-CV | DN80 | 70 | 2472 | 400/3/50 | 5.8 | 1450 | 1130 | 1650 | 570 |
| RSLF-800-CV | DN80 | 80 | 2825 | 400/3/50 | 5.94 | 1450 | 1130 | 1650 | 600 |
Preguntas frecuentes:
1.¿Por qué el aire comprimido ingresa al secador frigorífico a una temperatura alta?
El aire comprimido se calienta durante el proceso de compresión debido al aumento de presión, lo que eleva su temperatura. Este calor debe controlarse para evitar daños en el equipo y eliminar de manera eficiente la humedad y los contaminantes del aire comprimido.
2.¿Qué papel juega el intercambiador de calor en el proceso de preenfriamiento del aire comprimido?
El intercambiador de calor reduce la temperatura del aire comprimido caliente aprovechando el aire frío que sale del sistema. Este proceso ayuda a mejorar la eficiencia energética al recuperar parte del frío y reducir la carga de trabajo del sistema de refrigeración.
3.¿Cómo se elimina la humedad del aire comprimido durante la etapa de enfriamiento y condensación?
El aire preenfriado ingresa al sistema de enfriamiento basado en refrigerante, donde se enfría a una temperatura inferior a su punto de rocío. Esto hace que la humedad del aire se condense en gotas de agua, que luego se pueden separar y drenar.
4.¿Qué sucede con el agua después de que se condensa del aire comprimido?
Una vez que la humedad se condensa en gotas de agua, se separa del aire mediante un separador de humedad. Luego, el agua se drena automáticamente del sistema para evitar la acumulación y garantizar que solo se suministre aire seco a los equipos que se encuentran aguas abajo.
5. ¿Por qué se calienta ligeramente el aire enfriado antes de su entrega y cuáles son los beneficios?
El proceso de recalentamiento garantiza que el aire seco no esté demasiado frío, lo que evita la condensación en los equipos que se encuentran aguas abajo. Al pasar el aire nuevamente a través del intercambiador de calor, el sistema equilibra la temperatura, lo que garantiza que el aire comprimido permanezca seco y sea adecuado para diversas aplicaciones industriales.
6. ¿Cuál es el propósito principal de utilizar sistemas de refrigeración por aire comprimido en aplicaciones industriales?
El objetivo principal de la refrigeración por aire comprimido es eliminar la humedad y los contaminantes del aire comprimido, mejorando la eficiencia y evitando daños a los equipos. Al garantizar que el aire esté seco y limpio, estos sistemas ayudan a mantener un rendimiento óptimo en industrias como la manufacturera, la automotriz y la farmacéutica.
